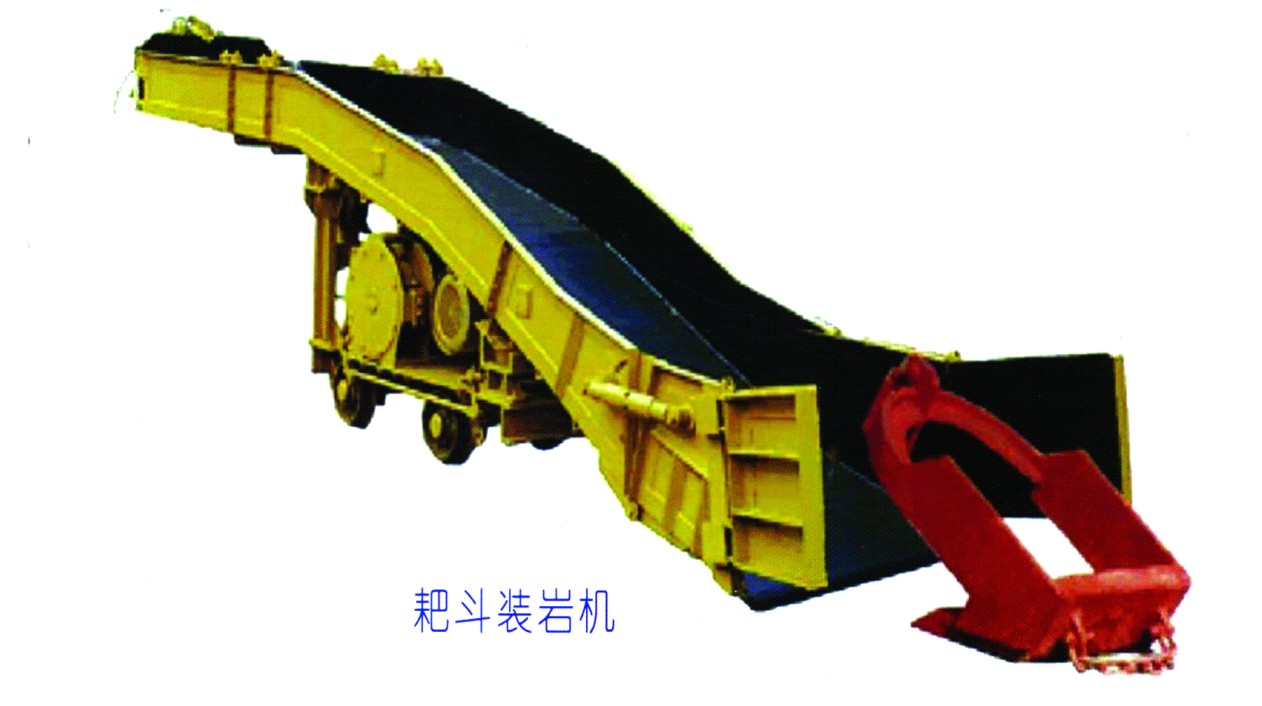

耙巖機15/30/60型

耙巖機特點 :
1 作業安全,能顯著減輕工人的體力勞動強度。裝載功能強,履帶行走插入力大,全斷面裝載,適用于各種斷面的平、斜巷道施工。在較大斷面巷道或巷道交叉點施工時,能充分發揮其高技術生產率的特點。zmjt15
2 綜合配套性能好、機動靈活、適應性強。可以很方便地與巷道中的其它設備如鉆車、刮板輸送機、帶式輸送機及礦車等配套。
3 一機多用是煤礦用側卸式裝巖機優于其它類型裝巖機的最主要的特點:
1) 可用鏟斗舉升重物,如支護用金屬支架、碹胎。
(2) 鏟斗舉升后可以充當支護工作平臺,便于頂板管理。
(3) 可在工作面短距離運送物料,如背板、沙石,搬運小型設備。
(4) 可為其它設備提供高壓油源,如為液壓錨桿鉆機提供動力。
(5) 作業安全,可顯著減少在危險區內的裝載作業、搬運材料時間。
(6) 本機優異的臥底、清幫性能將能首次實現裝載作業100%的機械化,使“無鍬”工作面真正成為現實。
軌輪式耙斗裝巖機主要技術參數
型 號 | P-15B | P-30B | P-60B | ||
耙碴能力 | 25 m3/h | 50m3/h | 120m3/h | ||
耙斗容積 | 0.15 m3 | 0.3m3 | 0.6m3 | ||
軌 距 | 600mm | 600mm | 600mm | ||
900mm | 900mm | 900mm | |||
軸 距 | 750mm | 930mm | 1250mm | ||
絞車型式 | 三行星輪雙滾筒絞車 | ||||
絞車最大牽引力 | 耙取 | 1070Kg | 1950Kg | 3270Kg | |
回車 | 1070Kg | 1392Kg | 2450Kg | ||
鋼絲繩牽引速度 | 主繩 | 1.52m/s | 1.22m/s | 1.35m/s | |
尾繩 | 1.52m/s | 1.7m/s | 1.86m/s | ||
鋼絲繩直徑 | 12.5mm | 15.5mm | 15.5mm | ||
電機功率 | 11Kw | 17Kw | 30Kw | ||
整機質量 | 2450Kg | 4500Kg | 6210Kg | ||
工作 斷面 | 凈高 | 1.90m | 2.00m | 2.40m | |
凈斷面 | 4.5㎡ | 5.0㎡ | 9.0㎡ | ||
外 形 尺 寸 | 長 | 5000mm | 6740mm | 7090mm | |
寬 | 1170mm | 1500mm | 1850mm | ||
高 | 1850mm | 1950mm | 2350mm | ||
